現貨Raspberry Pi Expansion Board, Supports Arduino XBee購買

兼容Arduino UNO、Leonardo，方便接入各種Arduino擴展板
板載XBee接口，方便接入各種XBee模塊
板載USB TO UART，方便進行串口調試，亦可配置為XBee USB適配器
板載傳感器接口，方便接入各種傳感器
板載ADC，10位，38KSPS，11通道（6通道用於Arduino接口，5通道用於接入傳感器）
板載RTC，這是常用的功能之一

代號

SKU 即原廠標號

定價

~~99,999~~

特價

有庫存

原廠連結：http://www.waveshare.com/arpi600.htm

產品簡介

【一句話自我介紹】
我是塊Raspberry Pi A+/B+/2代B/3代B轉Arduino的轉接板，帶多種重要資源。

【我主要做什麼？】
Arduino是一個龐大的生態圈，如果能將Pi接口轉換為Arduino標準，那就能接入各種Arduino擴展板，接入Arduino生態圈，獲得更多可用資源。
我就干這事。

【我的基本情況】

兼容Arduino UNO、Leonardo，方便接入各種Arduino擴展板
板載XBee接口，方便接入各種XBee模塊
板載USB TO UART，方便進行串口調試，亦可配置為XBee USB適配器
板載傳感器接口，方便接入各種傳感器
板載ADC，10位，38KSPS，11通道（6通道用於Arduino接口，5通道用於接入傳感器）
板載RTC，這是常用的功能之一

資源簡介

SIM A10/A20 intro Interface

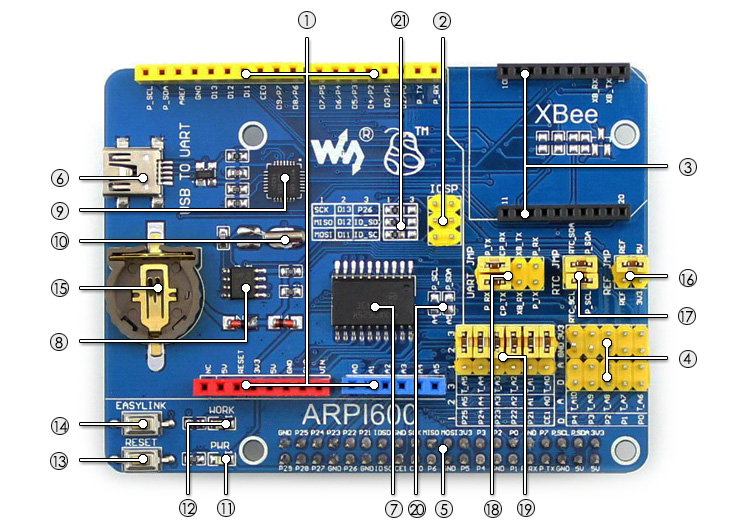

[ 接口簡介 ]

Arduino接口
方便接入各種Arduino擴展板(Shield)
ICSP接口
Arduino的ICSP接口
XBee接口
方便接入各種XBee通信模塊
傳感器接口
方便接入各類傳感器模塊
RPi連接口
方便接入樹莓派
USB TO UART 接口

[ 器件簡介 ]

TLC1543
AD轉換芯片
PCF8563
RTC實時時鐘芯片
CP2102
32.768KHZ晶振
RTC實時時鐘晶振
電源指示燈
XBee 狀態指示燈

XBee和Arduino接口復位按鍵
XBee EASYLINK按鍵
RTC實時時鐘供電電池座
接CR1220紐扣電池

[ 跳線說明 ]

TLC1543參考電壓配置跳線
RTC跳線
UART跳線
P_RX接CP_TX,P_TX接CP_RX：
USB TO UART接樹莓派串口
XB_RX接CP_TX,XB_TX接CP_RX：
USB TO UART接XBee串口
XB_RX接P_TX,XB_TX接P_RX：
樹莓派串口接XBee串口
Arduino AD選擇跳線
短接2與3：Arduino的A0-A5作為AD輸入腳
短接1與2：Arduino的A0-A5作為數字控制腳
Arduino I2C選擇跳線
短接後，Arduino的A4和A5作為I2C控制腳
(Arduino AD選擇跳線的A4和 A5需要懸空)
Arduino SPI 選擇跳線
短接1與2：Arduino的D11-D13作為SPI控制腳(默認)
短接2與3：Arduino的D11-D13作為數字控制腳

擴展板圖示

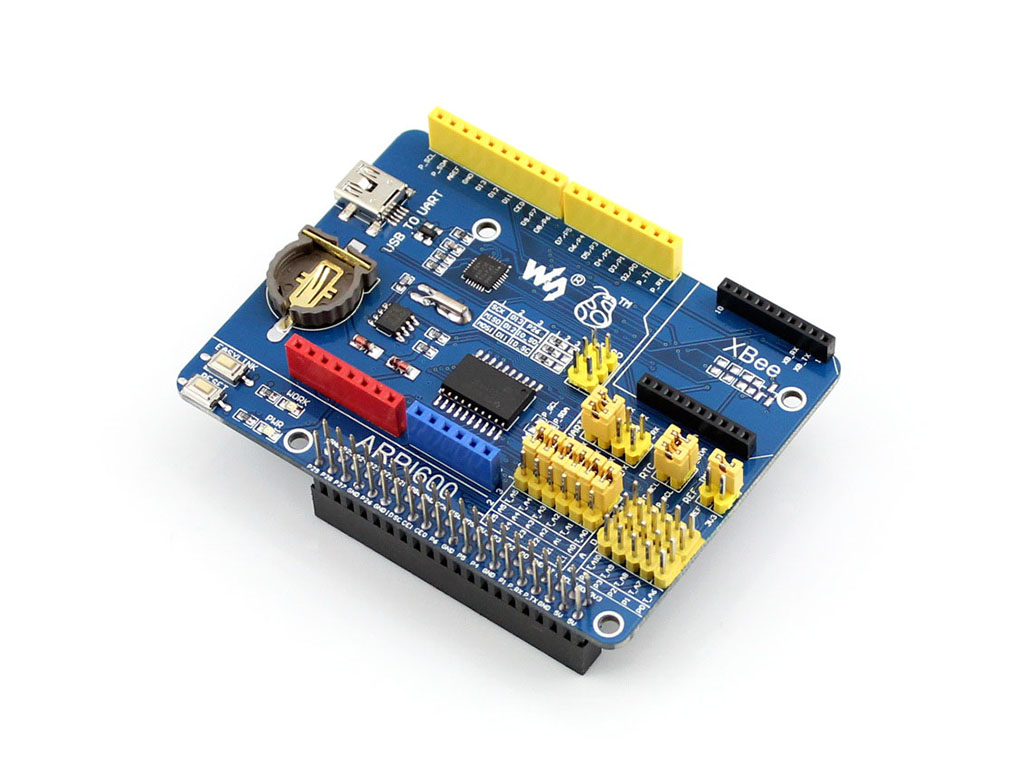

ARPI600正面圖

ARPI600背面圖

接上RPi B+/2/3代B

接上RPi A+

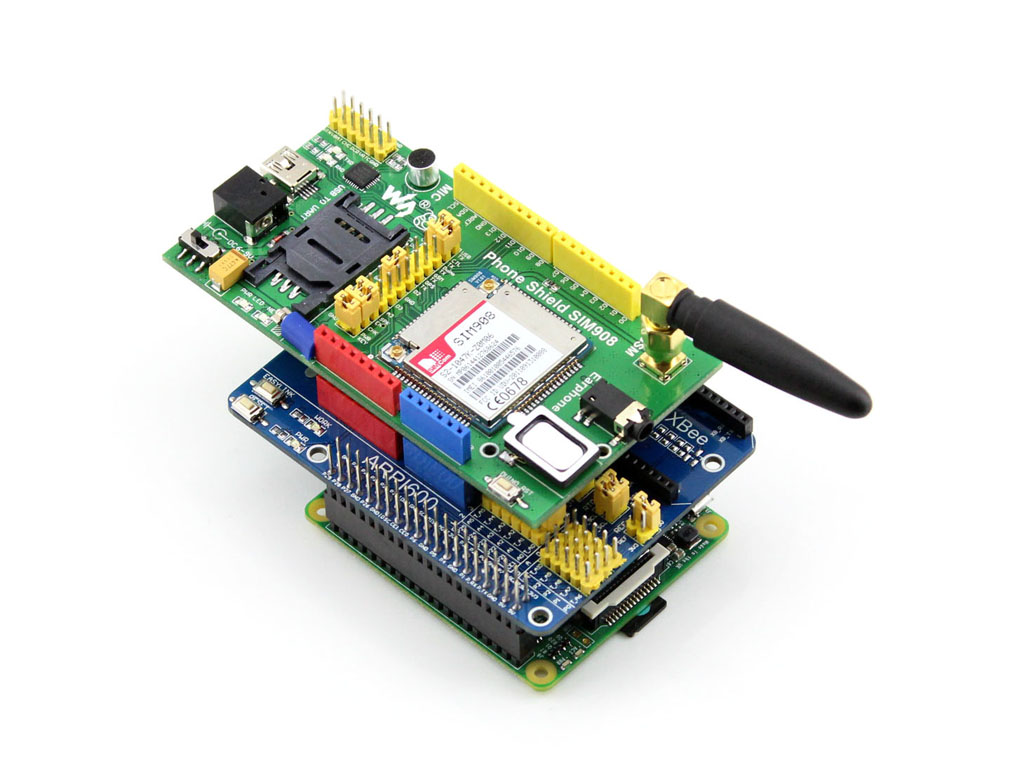

接上B+/2/3代B和GSM/GPRS模塊

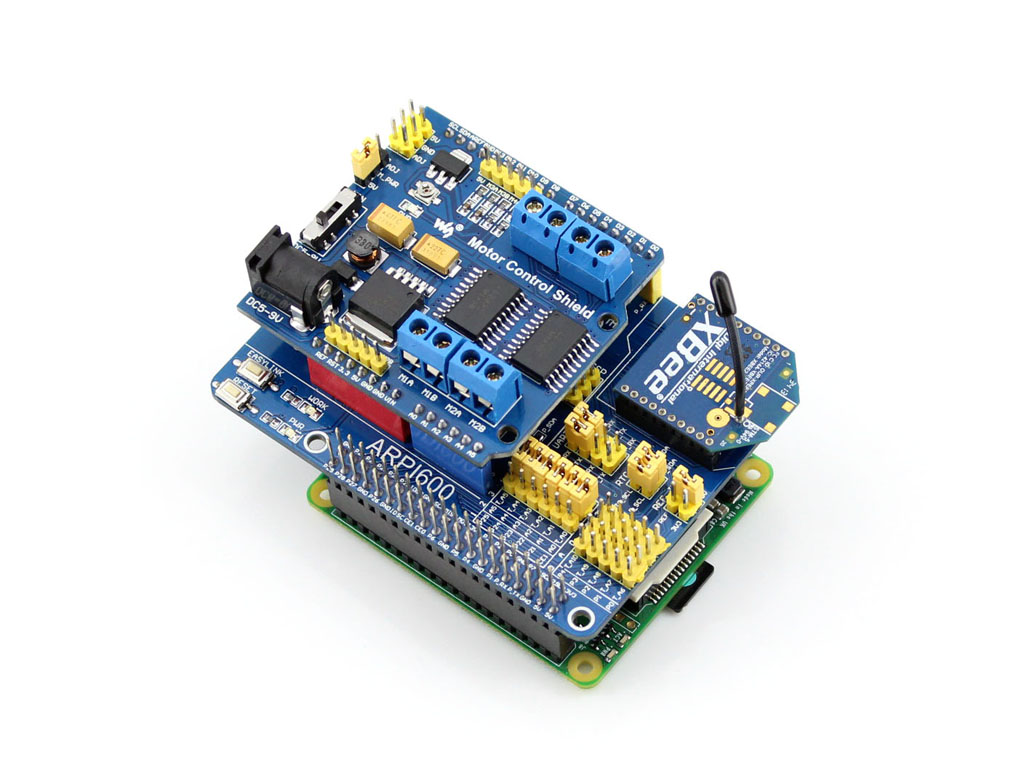

接上電機模塊和XBee

接上Arduino擴展

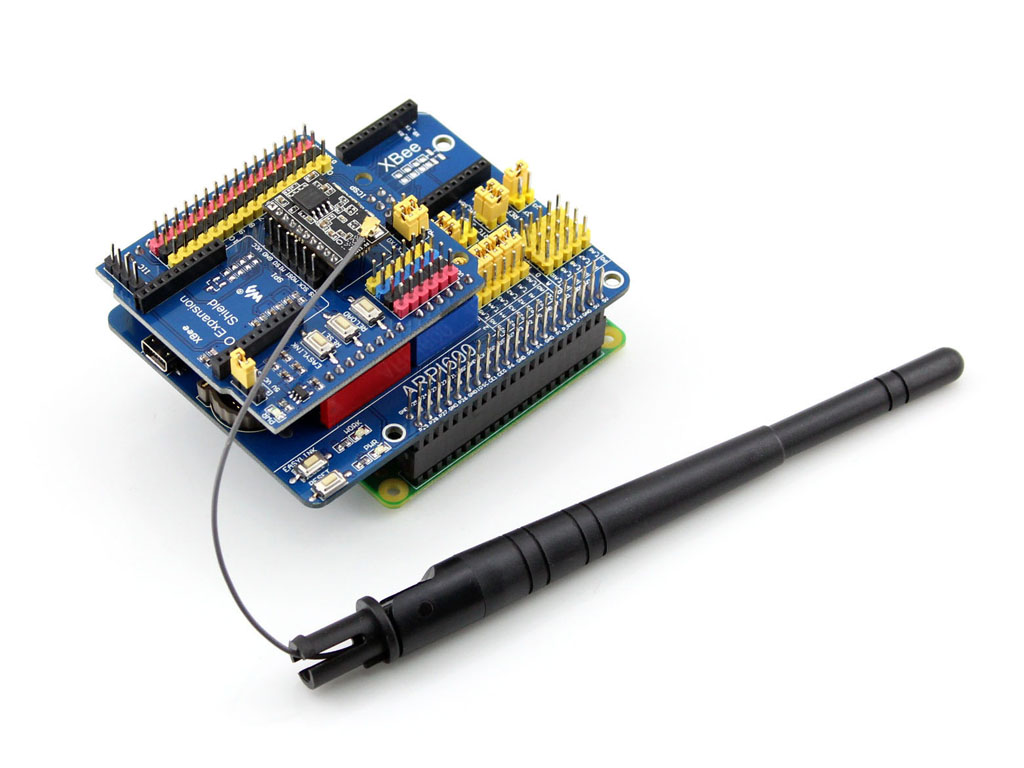

接上Arduino擴展和WiFi模塊

接上A+和GSM/GPRS模塊

接上XBee和電機模塊

接上Arduino擴展和WiFi模塊

接上Arduino擴展和傳感器

特別注意：
‧ 本產品不包括示意圖中的模塊、配件，如有需要，請另行購買。

產品資料

路徑： www.waveshare.net/wiki/ARPI600

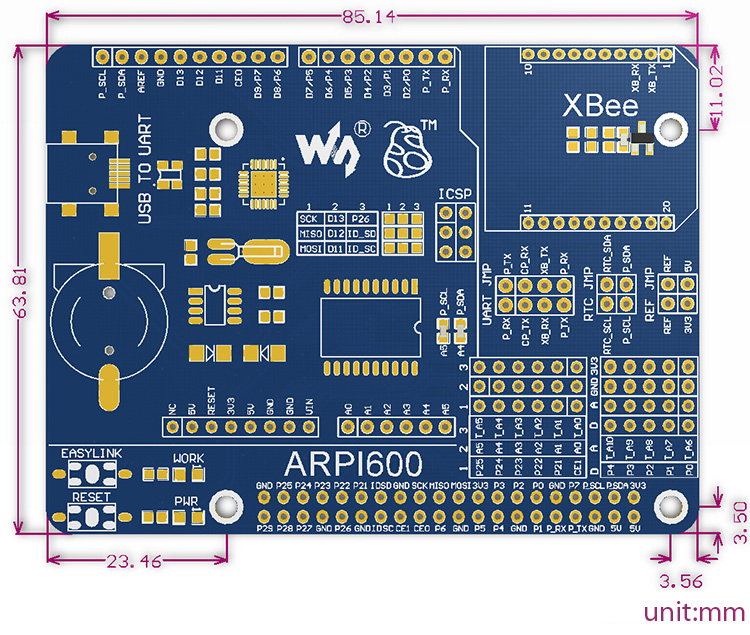

外形尺寸

ARPI600尺寸

詳細配置

ARPI600 x1
USB線 type A公口轉 mini-B公口 x1
RPi銅柱包(2PCS套) x1
