現貨供應最新開發模組
Raspberry Pi 3.5" 電阻式觸控 LCD
原廠連結：http://www.waveshare.net/shop/3.5inch-RPi-LCD-B.htm
產品簡介
【一分鐘自我介紹】我是專為樹莓派量身打造的3.5吋電阻屏，480×320分辨率。IPS屏的我，側方位也能被看清楚，所謂霸氣側漏。
如果你需要小屏顯示器，渴望霸氣的到處DIY（配合移動電源/電池），那我們就很有緣分了。
【我的特點】
- 480×320分辨率，支持觸控
- 兼容並可直接插入任何版本的樹莓派
- 提供驅動（可直接用於自定義的Raspbian/Ubuntu系統）
- IPS質地，廣視角，顯示效果出眾
- 和你的樹莓派一樣大(1代B+型、2代B型和3代B型)
- 沉金工藝，精雕細琢
- 配合Raspbian系統，不得不擁有以下功能：
- 拍照（17種攝像模式）
- 支持軟鍵盤（脫離鼠標鍵盤也能操控系統）
- 上網衝浪泡妞（你的世界由你創造）
該型號與3.5inch RPi LCD (A) 硬件兼容(驅動不同)，3.5inch RPi LCD (B)為IPS屏，可視角度更大，顯示更細膩，在大多數情況下可相互代替。
打擊盜版聲明
敬告：本產品已獲相關專利，仿造必追究其法律責任！

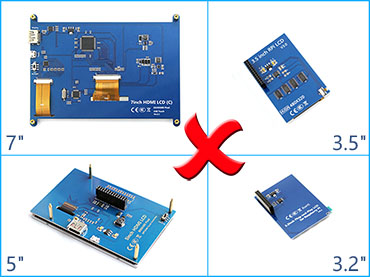

市面上存在不少抄襲微雪產品的不法商戶，這些不法商戶的一般特點是：
①抄襲網頁說明、產品圖片及產品資料（萌萌噠的微雪體，和他們的垃圾風格搭嗎？他們抄的也是舊版產品，舊版資料吧？）
②採用劣質材料，裁減配置（LCD支撐銅柱、光盤、包裝盒、CE認證、ROHS認證，這些逼格玩法沒有跟上吧？）
③不重視產品質量，沒能力應對售後（買到白屏的小白，我們也幫不到你；抄來的作業，你還奢望他懂？）
④更新速度慢幾拍，甚至無法再更新（如7inch HDMI LCD已支持WINDOWS，山寨依然不支持；我們將加強加密，山寨可能永遠無法破解。）

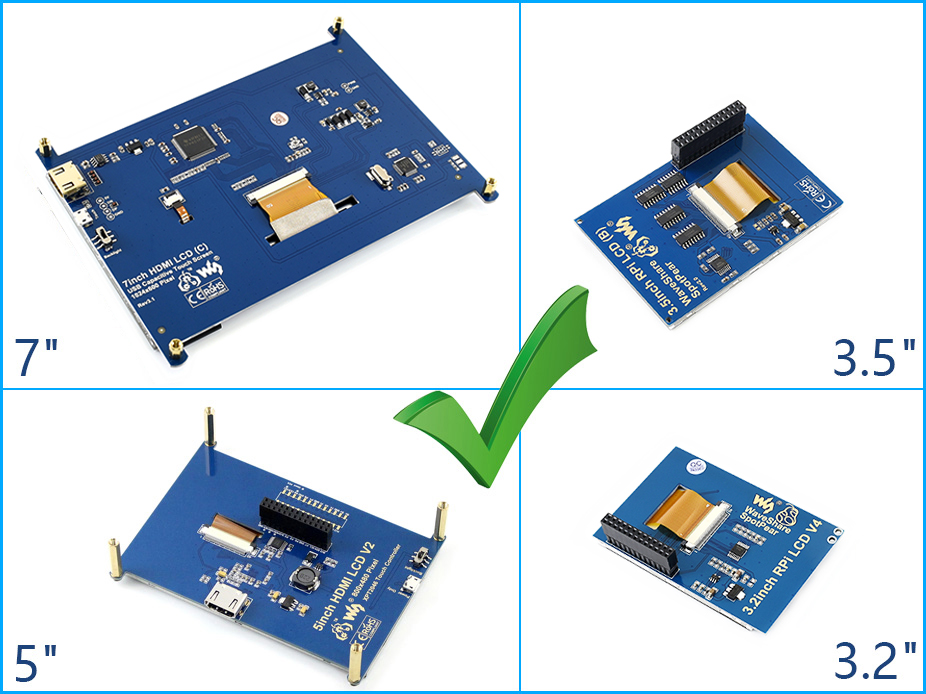

認準微雪正品，我們在配置、外觀方面有以下特點：
- 帶Waveshare LOGO（證書）
- 通過CE認證（3.5"、4"、4.3"、5"、5" B、7"、10.1"、10.1" B）
- 通過RoHS認證（3.5"、4"、4.3"、5"、5" B、7"、10.1"、10.1" B）

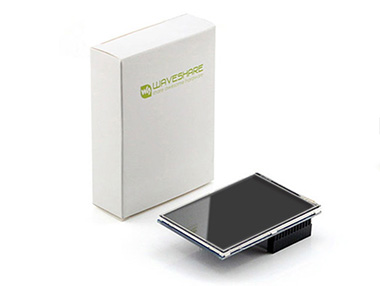

- 專業包裝盒（包裝盒1、包裝盒2）
- 沉金工藝（僅部分型號，具體參見產品說明）
- 配備LCD支撐銅柱（確保LCD牢固）
- 配送觸摸筆（僅電阻屏，方便用戶使用）
- 配套光盤（方便用戶使用）
- 不斷更新的線上資料（wiki）
- 資源豐富的線上課堂（study）
- 靠譜的售後服務方式（電話/email/QQ）

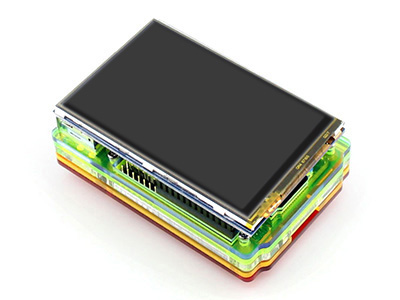

產品圖展
| 優質產品前後看 | |||||||
 |
|
||||||
 |
 |
|
 |
 |
||||||
|
 |
 |
||||||
|
|||||||
|

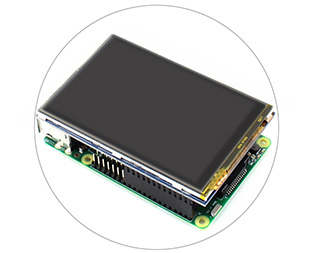

優質產品放大看 |
|||||||
 |
 |
||||||
|
 |
||||||
 |
|||||||
|

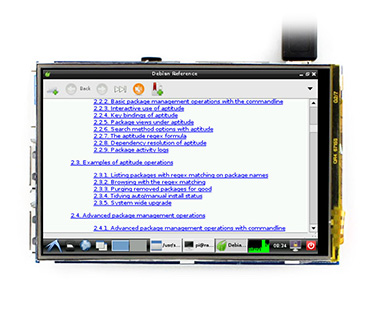

Raspbian系統相關寫照 |
|||||||
 |
 |
支持軟鍵盤，脫離鼠標鍵盤也能操作 支持觸摸控制攝像頭(17種模式) |
 |
 |
||||||
| 認準微雪原裝正品 | |||||||
 |
 |
||||||
 |
 |
||||||
主要參數
| 類型 | IPS |
|---|---|
| 接口 | SPI |
| 觸摸面板控制芯片 | XPT2046 |
| 色階指數 | 65536色 |
| 背光 | LED |
| 分辨率 | 320×480 （Pixel） |
| 尺寸比例 | 8:5 |
| 功耗 | TBD |
| 背光電流 | TBD |
| 工作溫度（℃） | TBD |
接口定義
| 引腳號 | 標識 | 描述 |
|---|---|---|
| 1、17 | 3.3V | 電源正(3.3V電源輸入) |
| 2、4 | 5V | 電源正(5V電源輸入) |
| 3、5、7、8、10、12、13、15、16 | NC | NC |
| 6、9、14、20、25 | GND | 電源地 |
| 11 | TP_IRQ | 觸摸面板中斷，檢測到觸摸面板有按下則為低電平 |
| 18 | LCD_RS | 指令/數據 寄存器選擇 |
| 19 | LCD_SI / TP_SI | LCD顯示/ 觸摸面板的SPI數據輸入 |
| 21 | TP_SO | 觸摸面板的SPI數據輸出 |
| 22 | RST | 復位 |
| 23 | LCD_SCK / TP_SCK | LCD顯示/ 觸摸面板的SPI時鐘信號 |
| 24 | LCD_CS | LCD片選信號，低電平選擇LCD |
| 26 | TP_CS | 觸摸面板片選信號，低電平選擇觸摸面板 |
產品選型
| 型號 | 分辨率 | 顯示接口 | 觸摸接口 | 適用於 | 尺寸(mm) | 觸屏類型 | 用戶體驗 | 特點 |
|---|---|---|---|---|---|---|---|---|
| 2.8inch RPi LCD (A) | 320×240 | I/O | I/O | 僅Pi | 和Pi 3B一樣 | 電阻式 | ★★ | 低價 |
| 3.2inch RPi LCD (B) | 320×240 | I/O | I/O | 僅Pi | 和Pi 3B一樣 | 電阻式 | ★★ | - |
| 3.5inch RPi LCD (A) | 480×320 | I/O | I/O | 僅Pi | 和Pi 3B一樣 | 電阻式 | ★★★ | 高性價比 |
| 3.5inch RPi LCD (B) | 480×320 | I/O | I/O | 僅Pi | 和Pi 3B一樣 | 電阻式 | ★★★ | IPS屏 |
| 3.5inch HDMI LCD | 480×320 | HDMI | I/O | 僅Pi | 和Pi 3B一樣 | 電阻式 | ★★★★☆ | IPS屏 |
| 4inch RPi LCD (A) | 480×320 | I/O | I/O | 僅Pi | 94 × 61 | 電阻式 | ★★★☆ | IPS屏 |
| 4inch HDMI LCD | 480×800 | HDMI | I/O | 僅Pi | 99 × 58 | 電阻式 | ★★★★☆ | IPS屏 |
| 4.3inch HDMI LCD | 480×272 | HDMI | I/O | 僅Pi | 106 × 68 | 電阻式 | ★★★★ | 高性價比 |
| 5inch HDMI LCD | 800×480 | HDMI | I/O | 僅Pi | 121 × 78 | 電阻式 | ★★★★ | 低價 |
| 5inch HDMI LCD (B) | 800×480 | HDMI | USB | 不僅Pi | 121 × 76 | 電阻式 | ★★★★ | 支持多種系統 |
| 7inch HDMI LCD | 1024×600 | HDMI | I/O | 僅Pi | 165 × 107 | 電阻式 | ★★★★☆ | 高性價比 |
| 7inch HDMI LCD (B) | 800×480 | HDMI | USB | 不僅Pi | 165 × 107 | 電容式 | ★★★★☆ | 支持多種系統 |
| 7inch HDMI LCD (C) | 1024×600 | HDMI | USB | 不僅Pi | 165 × 107 | 電容式 | ★★★★★ | IPS屏，支持多種系統 |
| 7inch HDMI LCD (H) | 1024×600 | HDMI | USB | 不僅Pi | 191 × 115 | 電容式 | ★★★★★ | IPS屏，支持多種系統 |
| 10.1inch HDMI LCD | 1024×600 | HDMI | I/O | 僅Pi | 235 × 144 | 電阻式 | ★★★★☆ | 高性價比 |
| 10.1inch HDMI LCD (B) | 1280×800 | HDMI | USB | 不僅Pi | 274 × 187 | 電容式 | ★★★★★ | IPS屏，支持多種系統 |
| 10.1inch HDMI LCD (D) | 1280×800 | HDMI | USB | 不僅Pi | 258 × 177 | 電容式 | ★★★★★ | IPS屏，支持多種系統 |
| 10.1inch HDMI LCD (H) | 1024×600 | HDMI | USB | 不僅Pi | 257 × 162 | 電容式 | ★★★★☆ | 支持多種系統 |
| 13.3inch HDMI LCD (H) | 1920×1080 | HDMI | USB | 不僅Pi | 330 × 208 | 電容式 | ★★★★★ | IPS屏，支持多種系統 |
1、Pi指Raspberry Pi； Pi 3B指Raspberry Pi 3 Model B
2、如果想獲得更好的播放視頻體驗，建議選用HDMI顯示接口的LCD
還不清楚你要哪個？快點開我們的合照，看下吧！
產品資料
資料包括：
- 用戶手冊
- 配套鏡像
- 驅動文件
- 開發軟件
- 開發資料
下載路徑： www.waveshare.net/wiki/3.5inch_RPi_LCD_(B)
常見問題
1、使用樹莓派官方提供的鏡像，無法正常使用LCD，是什麼原因？
這是由於沒有安裝我們提供的驅動文件，具體請查看用戶手冊相關介紹。
建議先使用我們提供的鏡像，測試通過後，在自行安裝驅動程序。
2、使用waveshare提供的樹莓派鏡像，無法正常使用LCD，怎麼處理？
• 確定硬件連接無誤且接觸良好。
• 確定TF卡燒寫正常。
樹莓派正常啟動時PWR燈常亮，ACT燈閃爍。如果發現兩燈都常亮則可能是TF卡燒寫鏡像不成功或TF卡與樹莓派接觸不良
推薦使用5V 2A電源適配器對樹莓派進行供電。 如使用PC機的USB接口對樹莓派供電，可能由於供電不足導致樹莓派無法正常啟動。
更多FAQ，請查看：www.waveshare.net/wiki/3.5inch_RPi_LCD_(B)#FAQ
外形尺寸
配置清單
- 3.5inch RPi LCD (B) × 1
- 電阻屏觸摸筆 × 1
- RPi銅柱包(2PCS套) × 1
保修信息
保修3個月。
Description
This TFT LCD is designed for RPI. As it is touch screen, you can design it for many things.
Features：
Designed for Raspberry Pi Model B/B+, an ideal alternative solution for HDMI monitor
Compatible with Raspberry Pi A+,B,B+/2.
320×480 resolution, better display
Convenient Men-Machine interface for Raspberry Pi, combined with the portable power, DIY anywhere anytime
Supports Raspbian system, enables your system to:
Play videos (supports multi formats, MP4 and so on)
Take photos by touching (up to 17 camera modes)
Support software keyboard (system interaction without keyboard/mouse)
Package Contains
1. 3.5inch RPi LCD (A) x 1
2. Touch pen x 1
3. DVD × 1
Specification：
Technical Details
| Dimensions | 105mm x 105mm x 28mm |
| Weight | G.W 120g |
| Battery | Exclude |
